当人工智能的浪潮以摧枯拉朽之势重塑全球数字经济版图，数据中心正面临一场前所未有的"带宽危机"与"功耗之墙"的双重夹击。传统可插拔光模块在高速传输面前日益力不从心——电信号需在铜缆上传输数十厘米方能到达光模块，衰减严重、功耗高企，已无法匹配AI大模型对算力近乎贪婪的渴求。据行业统计，数据中心能耗中约有三成来自互连系统，而铜缆的传输延迟更是光纤的十倍以上。

正是在这一背景下，共封装光学技术从实验室的概念验证一跃而出，走到了产业化的聚光灯下。光电共封装(CPO，Co-Packaged Optics)，这一将光引擎与交换芯片或AI加速器共封装于同一基板之上的颠覆性技术，使电气互联距离从厘米级骤缩至毫米级，从而大幅降低功耗、提升带宽密度、减少信号延迟。这不是对传统方案的小修小补，而是一场从底层架构上对光互联范式的根本性重构。

当前年份被行业普遍视为CPO的"商用元年"，产业化浪潮已从涓涓细流汇聚成奔涌之势。本文将从技术原理、产业格局、市场规模、竞争态势、挑战与机遇等多维度，对CPO行业的现状与发展趋势进行全面而深入的剖析。

一、技术原理：从"光电分离"到"芯片级共封"的范式跃迁

核心逻辑：把光"搬"到芯片身边

CPO的核心逻辑简洁而有力：将光引擎与交换ASIC芯片在同一高速主板上协同封装，从而降低信号衰减、降低系统功耗、降低成本并实现高度集成。在传统架构中，光学引擎与电子芯片是分离的，通过较长的PCB走线连接，电信号在铜缆上传输产生严重损耗。而CPO将光电转换发生在芯片附近，电气互连距离从厘米级缩短至毫米级以内，带来性能的颠覆性提升。

与传统可插拔光模块相比，CPO实现了三大本质跃迁：功耗大幅下降，系统功耗降低幅度极为显著，单端口功耗可控制在极低水平;带宽密度跃升，端口密度提升数倍，完美支撑超高速传输;延迟显著降低，延迟从微秒级降至纳秒级别，算力利用率大幅提升。

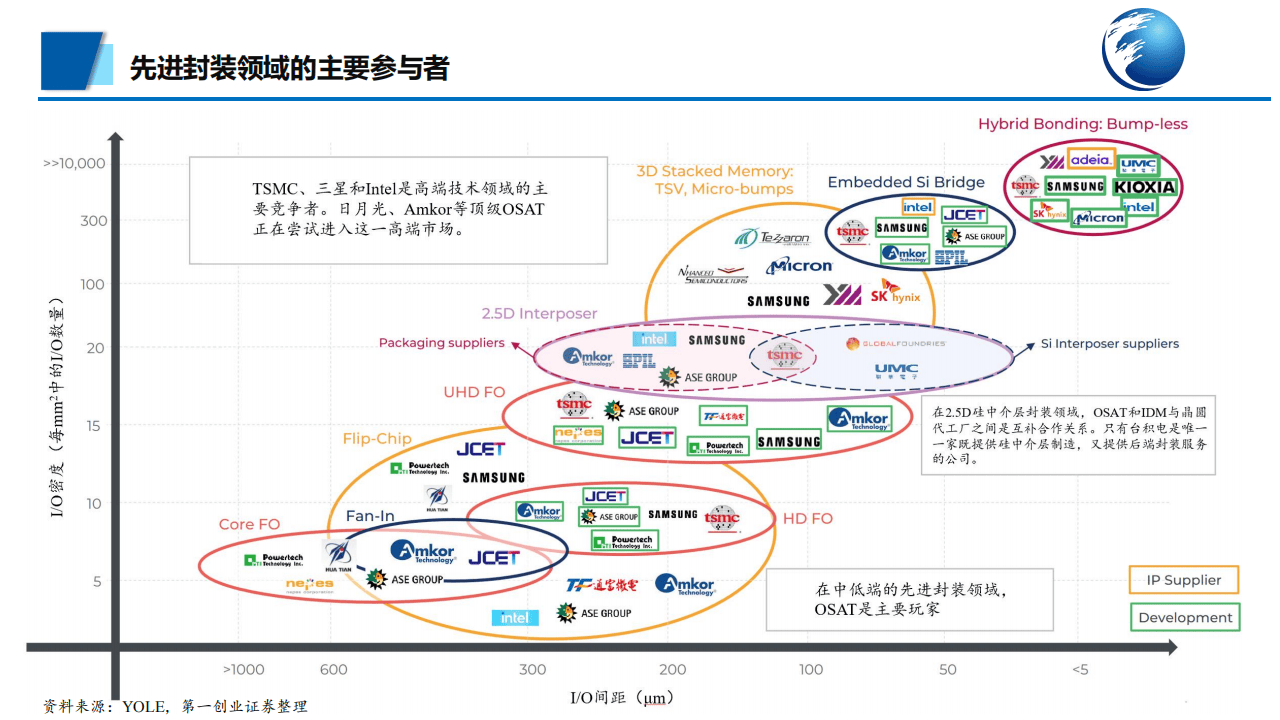

架构之争：2.5D与3D的双线并进

CPO的封装技术已经历了多轮演进，形成了清晰的技术路线图。二维平面CPO作为早期形态，将光集成电路和集成电路并排放置在基板上，通过引线或基板布线实现互连，优点是易于封装、灵活性高，但I/O密度有限，难以支撑超高带宽需求。

当前量产的主流路线是2.5D CPO，采用光子IC与电子IC通过中介层并排集成的方案，通过中介层上的金属互连实现高效电造带宽连接。这一路线已被台积电、博通、英伟达等全球龙头实现规模化量产落地。而3D CPO则通过垂直堆叠将光子集成电路直接安装于电子集成电路之上，实现最高密度与最优性能，更好的热负荷分布和精度组合，代表着未来的演进方向。台积电正在研发第二代CPO技术，采用"芯片-中介层"方案，使CPO芯粒更接近ASIC，进一步降低功耗并提升带宽密度。

硅光技术：CPO的主流技术路径

硅光技术凭借高集成度、低成本等优势，已成为CPO的主流技术路径。硅光芯片与CMOS ASIC都基于硅材料，热膨胀系数接近，制造工艺兼容，电接口标准化，天然适配CPO的封装需求。在CPO架构中，硅光芯片承担光I/O引擎的核心功能——光电转换、电光转换、波长复用/解复用、光信号调理，一应俱全。

值得关注的是，CPO并非一蹴而就。在从可插拔到完全共封装的过渡期，LPO(线性驱动可插拔光学)和NPO(近封装光学)充当了重要的"桥梁"。LPO通过移除DSP降低功耗和延迟，NPO则将光引擎置于芯片旁的基板上，技术难度相对较低。行业普遍认为，CPO大规模商用的真正拐点尚需时日，但这并不妨碍CPO在特定场景中率先渗透——尤其是在超大规模AI集群的交换机侧，CPO已开始小批量落地。

二、产业格局：群雄逐鹿，全球产业链深度剖析

上游：光芯片与核心材料——"卡脖子"与"突围"并存

CPO产业链的上游，光芯片、磷化铟材料、硅光器件等核心环节仍由海外厂商占据主导地位，这是国产替代最艰难也最关键的战场。美国光通信龙头产能已排至数年之后，头部客户的CPO订单出货比极为可观，硅光产能更是被预订一空，超七成产能已获客户预付款锁定。

然而，国产力量正在加速崛起。仕佳光子的AWG芯片已完成研发并进入客户验证，填补了国内高端波分复用芯片的空白;长光华芯在高功率激光芯片领域具备核心竞争力，深度受益于CPO光源需求的爆发;炬光科技的V型槽加工工艺取得突破，满足CPO高精度装配需求。可以说，上游的每一次突破，都在为CPO的规模化商用铺平道路。

中游：中国企业优势最为显著的环节

中游是CPO产业链中中国企业优势最为显著的环节。光引擎与模块封装，正是国内龙头企业深耕多年、厚积薄发的领地。

中际旭创作为全球CPO光模块的绝对龙头，其领先优势体现在多个维度：量产进度上，已建成全球首条CPO量产线，良率稳定在极高水平，领先同行约半年;客户绑定上，深度绑定英伟达、谷歌、微软等全球AI巨头，英伟达相关订单贡献营收超过三成;技术路线上，既有可插拔光模块的成熟产能，又在NPO、CPO领域全面布局，攻守兼备。

天孚通信则走了一条独特的路径——不直接做光模块，却是英伟达CPO交换机不可或缺的核心供应商。作为英伟达硅光光引擎的核心供应商，其采购份额占比极高，同时极有可能成为英伟达下一代CPO交换机FAU的核心供应商。在CPO封装中最难攻克的高效率耦合工艺上，天孚通信拥有强大的制造能力，这构成了其难以被绕开的护城河。

新易盛已具备CPO晶圆级封装工艺技术条件，跻身全球CPO研发第一梯队，同时构建了覆盖传统可插拔、LPO、NPO及CPO等多种互连形态的技术体系，有效规避了单一技术路线的商业化风险。华工科技虽在NPO领域已实现商业化突破，但在CPO领域同样加速布局，已掌握液冷CPO光引擎技术，能效指标业内领先，并深度参与下一代数据中心互连标准的制定。

下游：超大规模云厂商率先 adopt

CPO的早期采用者，几乎清一色是超大规模数据中心运营商——微软、Meta、谷歌、亚马逊、甲骨文。这些巨头已在内部开展CPO试验，并非出于实验目的，而是在寻找任何能够帮助其摆脱更高功耗预算的方法。对他们而言，CPO不是一项孤立的技术升级，而是下一代AI基础设施的关键赋能要素。

三、市场规模：指数级增长，开启百亿美元级新赛道

CPO的市场规模正以指数级速度扩张。权威机构预测显示，CPO市场在未来数年内将保持极高的复合增长率，远期市场规模有望达到百亿美元量级，端口出货量接近亿级。从渗透率来看，当前CPO在数据中心光模块市场中的占比仍然较小，但增长速度惊人。随着主流速率CPO成为量产规格，更高速率产品进入客户验证，渗透率正快速攀升。尤其在AI算力集群中，CPO采购占比已相当可观，预计在超大规模数据中心高端场景中，CPO渗透率将大幅突破。

价格下行正在加速渗透进程。CPO模块单价已从初期的高位大幅下探，成本的快速下降倒逼AI厂商加速部署。中国市场在"东数西算"工程的拉动下需求旺盛，国产CPO厂商在全球市场中的份额持续提升，已占据近半壁江山。

从全球市场格局来看，北美市场占全球大部分份额，绑定谷歌、Meta、微软等云巨头;中国市场增速更为迅猛，"东数西算"工程创造了巨大的应用场景。市场增长伴随结构性分化，头部企业凭借技术与产能优势毛利率维持在较高水平，中小厂商因芯片短缺成本涨幅显著，行业进入优胜劣汰的关键阶段。

四、竞争态势：全球巨头与中国力量的正面交锋

海外巨头：掌控标准与核心生态

在全球CPO竞争格局中，海外以英伟达、博通、台积电为核心，掌控交换芯片、光芯片与标准定义，技术壁垒极高。英伟达明确将当前年份定为CPO商用元年，其Spectrum-X硅光交换机与Quantum-X InfiniBand平台已启动小批量出货，主要面向核心AI云服务商进行试点部署。博通推出了业界首款超百T级带宽的CPO以太网交换芯片，台积电硅光整合平台全面量产，日月光、长电科技等封测巨头同步锁定量产节奏。

英伟达还与光通信企业签署多年战略合作协议，并向两家企业各投资巨额资金，用于产品研发、产能扩张及运营，同时获得相关光通信产品的优先使用权和产能保障。这种"芯片+光通信"的深度绑定模式，正在重塑CPO产业链的权力结构。

中国军团：从"跟跑"到"并跑"的历史性跨越

在产品层面，以海思HI-ONE硅光引擎为代表，中国厂商在高密度互连等领域已展现出从"跟跑"到"并跑"的竞争力。长电科技基于多维异质异构先进封装工艺平台的硅光引擎产品已完成客户样品交付并通过测试。灵熹光子专注于基于微环调制器的硅光引擎技术，主攻超高速CPO方案。可川科技正稳步推进硅光芯片相关工作，PIC和配套硅光引擎解决方案届时会跟客户端同步验证。

国内的中际旭创、新易盛、光迅科技、博创科技、铭普光磁、亨通光电等开始全面参与竞争，推出了从四百G到一点六T甚至更高速率的硅光模块。沐创集成电路与澜昆微电子联合发布了国产首款光电共封装智能网卡。中兴通讯、曦智科技、壁仞科技等企业也已围绕光互连技术展开布局。

五、挑战与瓶颈：规模化量产仍需跨越多重关隘

尽管CPO产业化号角已经吹响，但从实验室走向大规模量产仍需克服多重挑战。

良率难题首当其冲。 CPO同时集成电子与光子芯片，高精度、多通道的光学耦合以及热管理是影响产品良率与可靠性的关键工艺瓶颈。每一款CPO产品几乎都需要定制化测试方案，不同光引擎数量、连接器类型的差异，大幅增加了测试开发与测试单元设计的复杂度。

可维修性是致命短板。 传统光模块可以热插拔更换，而CPO一旦出现光学部分故障，可能需要更换整个板卡，维护成本高昂，甚至可能无法维修。这对数据中心运营商的运维模式提出了全新挑战。

标准尚未统一。 光纤连接器标准与InP激光供给等关键环节仍缺乏行业共识，不同CPO产品搭载的光引擎数量存在差异，各类连接器规格不一，短期内难以形成统一的主流方案。

测试设备面临革命。 将光子集成电路与电子集成电路集成至共封装光学，要求在封装级测试阶段具备多模态测试能力。从工程试样转向大规模量产，核心挑战是管控各类变量，同时兼顾成本、测试效率与产品品质。行业面临的难题是，各类CPO设计均为定制化方案，专属测试单元的搭建成本居高不下。

核心材料与设备仍受制于人。 上游光芯片、磷化铟等核心材料与设备仍由海外主导，国产替代任重道远。尤其InP激光供给等环节，是CPO迈向大规模量产仍需攻克的关键瓶颈。

六、发展趋势：从技术验证到规模商用的清晰路径

据中研普华产业研究院的《》分析

短期(当前至近期)：技术验证与小批量出货

当前CPO技术已进入商业化初期，以技术验证与小批量出货为主。英伟达、博通、台积电三大标杆产品同步实现规模化量产，标志着CPO产业链成熟度全面达标。一点六T CPO成为主流量产规格，三点二T产品进入客户验证。光模块龙头企业的一点六T产品良率普遍达到极高水平，头部云厂商开启批量采购。

中期(近期至远期)：大规模放量与渗透率跃升

大规模放量预计在未来数年。随着良率提升、成本下降、标准逐步统一，CPO渗透率将快速突破。价格的快速下行正在加速渗透进程，成本下降倒逼AI厂商加速部署。AI算力集群CPO采购占比将持续攀升，超大规模数据中心高端场景中CPO渗透率将大幅突破。

长期：成为行业主流标准

从更长远的视角看，CPO有望成为光通信行业的主流标准。传统可插拔光模块速率升级可能达到极限，后续光互连升级将更倾向于转向CPO和相干方案。在数据中心能耗中约有三成来自互连系统的背景下，CPO所能带来的功耗降低，契合国家算电协同战略，打开长期成长空间。

七、投资逻辑与风险提示

投资逻辑：算力基础设施的强制性升级

CPO不是一项可选的技术升级，而是支撑下一代算力发展的必经之路。AI技术每一代迭代都会带来带宽与功耗需求的指数级增长，传统光互联方案已无提升空间。在光模块、光引擎、封装测试等核心环节，国内企业全球领跑，是高端科技领域为数不多具备全球竞争力的优势赛道。

业绩兑现周期清晰：当前阶段以客户验证加小批量商用为主，订单逐步落地;远期将全面渗透，成为行业主流标准。

风险提示

技术路线风险：NPO与CPO商用节奏可能出现调整，不同路线存在竞争;验证周期风险：客户认证进度不及预期，量产时间可能延后;市场竞争风险：行业参与者增多，价格竞争可能导致毛利率波动;核心材料与良率突破不及预期，量产受阻;全球供应链波动，订单交付受阻。

CPO，正在从技术验证的象牙塔大步迈向规模化商用的广阔旷野。这不仅仅是一项封装技术的升级，更是一场从底层架构上对光互联范式的颠覆性重构。当AI算力的军备竞赛倒逼光互联架构革命，当数据中心的能耗之墙逼近物理极限，CPO以其低功耗、高带宽、高集成度的核心优势，成为破解AI集群功耗、带宽、密度三大瓶颈的关键钥匙。

在这场全球技术演进浪潮中，中国企业已从"跟跑者"蜕变为"并跑者"，在光模块、光引擎、先进封测等关键环节形成了强大的竞争力。随着"东数西算"工程的持续推进、国家政策的全面加码、产业链协同的不断深化，中国CPO产业正迎来历史性的发展机遇。

光电融合的时代已经到来，CPO正在重新定义算力基础设施的未来。这不是终点，而是新纪元的起点。
